UPVC 45-Grad-Winkel
Beschreibung
Technische Parameter
uPVC-Rohrfittings, uPVC Lösungsmittelschweißfittings, uPVC 45-Grad-Winkel, uPVC 45-Grad-Bogen, uPVC-Winkel 45, uPVC-Bogen 45, uPVC-Bogen, PVC-Winkel 45, PVC-Bogen 45

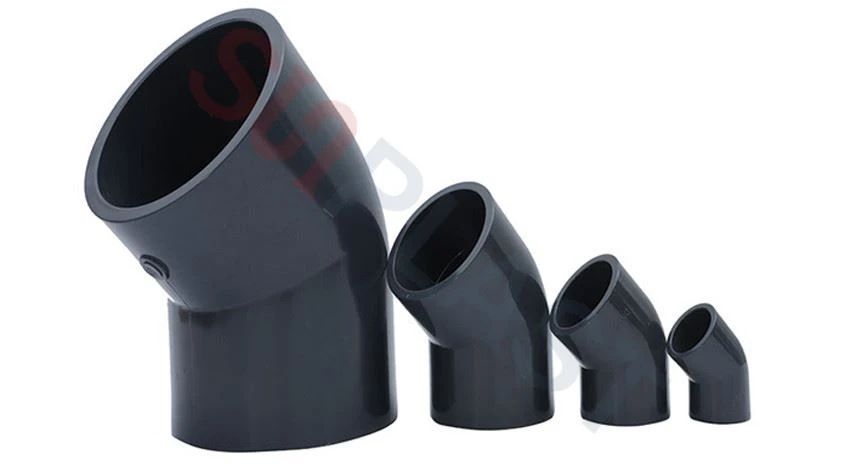

uPVC 45-Grad-Winkel, auch uPVC-Winkel 45 genannt, wird verwendet, um zwei Längen von uPVC-Rohren in einem Winkel von 45 Grad zu verbinden. Es wird verwendet, wenn Sie Ihr Rohrleitungssystem brauchen, um sich zu drehen oder etwas im Weg zu umgehen. Durch die Verwendung eines 45-Grad-Winkels kann Ihre Rohrleitung nach Bedarf in einem 45-Grad-Winkel ausgerichtet werden.
Hergestellt aus hochwertigem uPVC-Material (unplastifiziertes Polyvinylchlorid), enthalten uPVC Elbow 45-Grad-Fittings UV-stabilisierende Zusätze und sind UV-beständig für den Einsatz im Freien. Die Fittings haben zwei Muffenenden und sind zum Lösungsmittelschweißen des PVC-Rohrs geeignet.
Die 45-Grad-Armaturen aus PVC-Winkel werden regelmäßig in grauer Farbe hergestellt. blaue Farbe, die uns auch möglich ist.
Weitere kurze Details wie folgt:
Produkt | PVC-Bogen 45 Grad, PVC-Bogen 45 Grad, PVC-Winkel 45, PVC-Bogen 45, PVC-Bogen, PVC-Winkel 45, PVC-Bogen 45 |
Spezifikation | DN20~DN400mm |
Druckstufen | PN10&Ampere; PN16 |
Material | Weichmacherfreies Polyvinylchlorid |
Herstellungsverfahren | Spritzgegossen |
Farbe | Grau, Blau, Weiß oder nach Kundenwunsch. |
Herstellungsstandard | GB/T10002.2-2003, ISO 4422-3:1996, ISO 1542-3:2009, DIN 8063 |
Produktspezifikationen
uPVC45 Grad EllbogenAusstattung:erhältlich von dn20mm bis dn400mm
Druck: PN10 bar&Ampere; PN16-Stäbe
Farbe: Grau, Blau, Weiß oder nach Kundenwunsch.
Größe De | Maße | |||||
D0 | d1 | d2 | d | T | H | |
20 | 24.60 | 20.24 | 19.96 | 19.00 | 17.00 | 22.14 |
25 | 29.84 | 25.24 | 24.95 | 24.00 | 19.50 | 25.67 |
32 | 37.16 | 32.25 | 31.95 | 31.00 | 23.00 | 30.62 |
40 | 46.48 | 40.28 | 39.95 | 39.00 | 27.00 | 36.28 |
50 | 57.00 | 50.33 | 49.94 | 49.00 | 32.00 | 43.35 |
63 | 70.38 | 63.34 | 62.93 | 62.00 | 38.50 | 52.54 |
75 | 83.05 | 75.35 | 74.93 | 73.50 | 44.50 | 61.72 |
90 | 99.28 | 90.38 | 89.93 | 88.50 | 52.00 | 72.33 |
110 | 120.40 | 110.42 | 109.92 | 108.00 | 62.00 | 87.50 |
125 | 135.00 | 125.52 | 124.93 | 123.00 | 69.50 | 98.00 |
140 | 153.10 | 140.58 | 139.88 | 138.00 | 77.00 | 108.60 |
160 | 174.52 | 160.62 | 159.87 | 158.00 | 87.00 | 122.70 |
180 | 202.60 | 180.81 | 179.91 | 178.50 | 97.00 | 137.87 |
200 | 217.40 | 200.90 | 199.85 | 197.00 | 107.00 | 108.40 |
225 | 243.58 | 226.02 | 224.83 | 221.00 | 119.50 | 168.70 |
250 | 270.90 | 251.15 | 249.41 | 247.00 | 132.00 | 120.75 |
280 | 314.80 | 281.46 | 280.16 | 278.00 | 147.00 | 209.60 |
315 | 344.50 | 316.55 | 315.05 | 312.00 | 165.00 | 233.50 |
355 | 386.20 | 356.63 | 355.03 | 326.00 | 183.50 | 272.80 |
400 | 433.80 | 401.60 | 400.00 | 398.50 | 208.00 | 298.5 |
(Anmerkung: Die technischen Daten dienen nur als Referenz, einige Daten können sich ändern, wenn Sie genaue Daten benötigen, kontaktieren Sie uns bitte direkt)
InstallationVerfahren füruPVC Lösungsmittelschweißverbindungs-Rohrfittings
uPVC-Lösungsmittelschweißverbindungsstücke sind das am häufigsten verwendete Zubehör für das uPVC-Druckrohr. Die Lösemittelschweißverbindung bietet nicht nur einen einfachen &-Amp; einfache Fugenmethode, die Kosten spart, aber auch eine zuverlässige Verbindung mit 100% Wasserdichtheit.
Das Installationsverfahren wie folgt:
Produktionsstätten
SUNPLAST beschäftigt sich seit über 15 Jahren mit der Herstellung von PVC-Rohrfittings. Die Fabrik hat über 30 Sets fortschrittliche Produktions-Spritzgussmaschinen eingeführt.
Als führender Hersteller in China besitzt SUNPLAST ausgereifte Technologie, fortschrittliche Produktionsmaschinen, professionelle Arbeiter&Ampere; abgeschlossenes QC-System. Alle PVC-Fittings werden streng nach nationalen und internationalen Standards hergestellt.
Kontaktiere uns
Wenn Sie Anforderungen an PVC-Fittings oder Fragen zu unseren Fittings haben, wenden Sie sich bitte frei an uns. SUNPLAST verfügt über gut ausgebildete Mitarbeiter, die auf Ihre Bedürfnisse eingehen und bei Bedarf technischen Support für alle Sektoren bieten.
